Cylinder ATV 200 Loncin 4T LC, wariant 63,00, bez tłoka

Cylinder chłodzony cieczą, oznaczony ATV 200 Loncin 4T i sprzedawany bez tłoka. Wysokość całkowita wynosi 103,7 mm, a wysokość bez tulei 76,5 mm. Zewnętrzna średnica tulei 69 mm oraz mocowanie muszą odpowiadać konkretnej odmianie silnika.

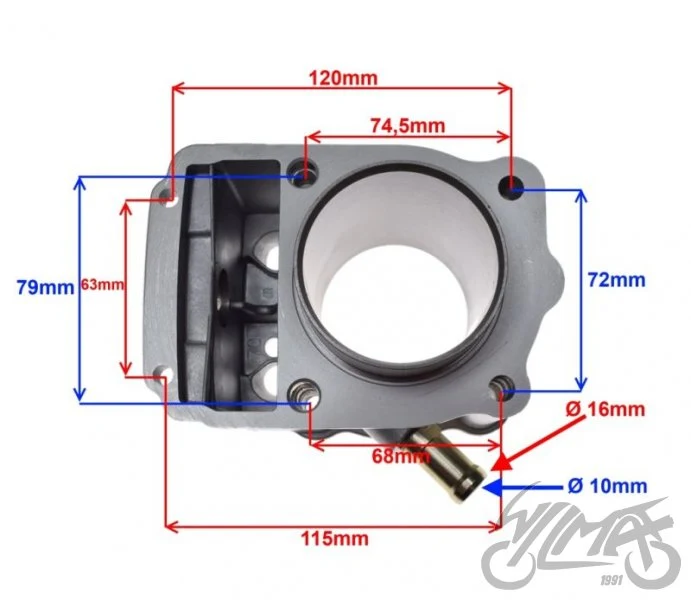

Wymiary i oznaczenia z rysunku dostawcy Rozstawy głównych otworów: góra / prawo / dół / lewo na rysunku: 74,5 / 72 / 68 / 79 mm Rozstaw dodatkowych punktów po lewej stronie na rysunku: 63 mm Odległość od lewego dodatkowego punktu do prawego otworu: góra / dół na rysunku: 120 / 115 mm Średnica zewnętrzna małego bocznego króćca według rysunku: 16 mm Średnica wewnętrzna małego bocznego króćca według rysunku: 10 mm Średnica zewnętrzna dużego bocznego króćca według rysunku: 30,5 mm Średnica wewnętrzna dużego bocznego króćca według rysunku: 22,5 mm Rozstaw sąsiednich otworów, rozstaw po przekątnej, średnica tulei i otwór wydechu są różnymi pomiarami. Oznaczenie odlewu nie zastępuje potwierdzonej pojemności. Odczytane napisy nie są numerami OE/EAN ani dowodem zgodności pojazdu. Ograniczenia oferty nadal obowiązują.
