Czujnik licznika M12 × 1,0, 5–24 V — przewód 690 mm

Czujnik licznika M12 × 1,0, 5–24 V — przewód 690 mm

Czujnik licznika z gwintem M12 × 1,0 i przewodem 690 mm. Nie ma wbudowanego magnesu i wymaga zewnętrznego punktu magnetycznego. Zakres zasilania podany przez dostawcę wynosi 5–24 V.

Parametry tego wariantu Jednostka sprzedaży: sztuka Symbol wariantu: ZQC2306D Gwint: M12 × 1,0 Długość gwintu: 36 mm Długość przewodu: 690 mm Złącze: jedna kostka, 3 piny Zasilanie wg dostawcy: 5–24 V Magnes: brak wbudowanego; wymagany zewnętrzny punkt magnetyczny Przewód zielony wg dostawcy: masa Przewód żółty wg dostawcy: zasilanie Przewód czerwony wg dostawcy: sygnał Opis zastosowania w tytule: Shineray ATV150

Dobór Dobierz czujnik po wymaganym napięciu, rodzaju współpracy z punktem wyzwalającym, gwincie, długości elementu oraz przewodu. Porównaj sposób podłączenia i wymagania licznika. Ogólne oznaczenie ATV nie potwierdza pasowania do każdego quada.

Montaż Sprawdź instalację oraz wymagane napięcie w zakresie 5–24 V. W tym wariancie dostawca podaje: zielony — masa, żółty — zasilanie, czerwony — sygnał. Czujnik wymaga zewnętrznego punktu magnetycznego. Nie przenoś przypisania przewodów z innych wariantów.

Zakres oferty 1 czujnik licznika.

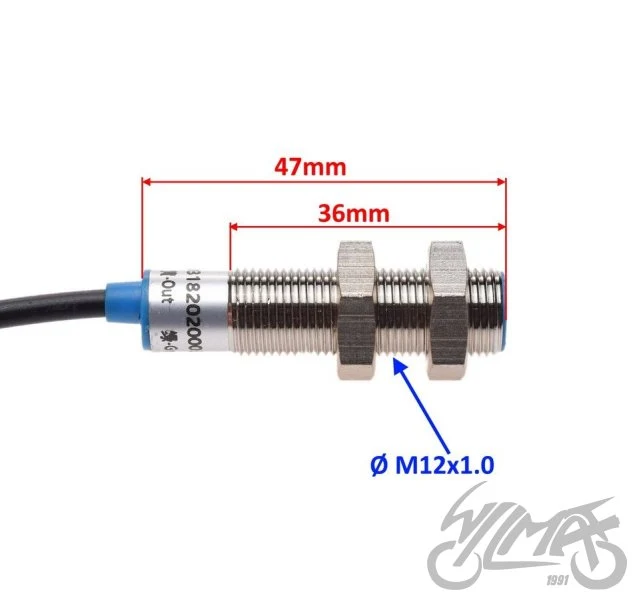

Szczegóły z fotografii i rysunków Długość korpusu bez odgiętki i przewodu: 47 mm Kształt złącza: trójkątne Wymiary dotyczą punktów wskazanych na zdjęciach tego wariantu. Wystające przyłącza i odgiętki nie są automatycznie wliczane w podany odcinek. Kształt złącza nie określa funkcji przewodów.
