Elektroniczny napęd licznika do Shineray XY125-10D — przewód 70 cm

Elektroniczny napęd licznika do Shineray XY125-10D — przewód 70 cm

Elektroniczny napęd licznika wskazany do Shineray XY125-10D, wyposażony w przewód o długości 70 cm. Symbol ZQG7031 identyfikuje ten konkretny wariant sprzedawany na sztuki.

Zastosowanie wskazane przez dostawcę Shineray XY125-10D

Parametry tego wariantu Jednostka sprzedaży: sztuka Symbol wariantu: ZQG7031 Rodzaj części wg tytułu: elektroniczny napęd licznika Długość przewodu: 70 cm

Dobór Porównaj model XY125-10D, mocowanie oraz przyłącze napędu w pojeździe. Dostawca podaje długość przewodu 70 cm, lecz nie określa napięcia ani przypisania pinów; nie przejmuj ich z innych czujników.

Montaż Zamontuj przy odłączonym zasilaniu zgodnie z dokumentacją pojazdu. Sprawdź zgodność złącza i poprowadź przewód z zachowaniem luzu roboczego, bez ocierania o ruchome elementy. Po podłączeniu sprawdź wskazania licznika.

Zakres oferty 1 elektroniczny napęd licznika z przewodem.

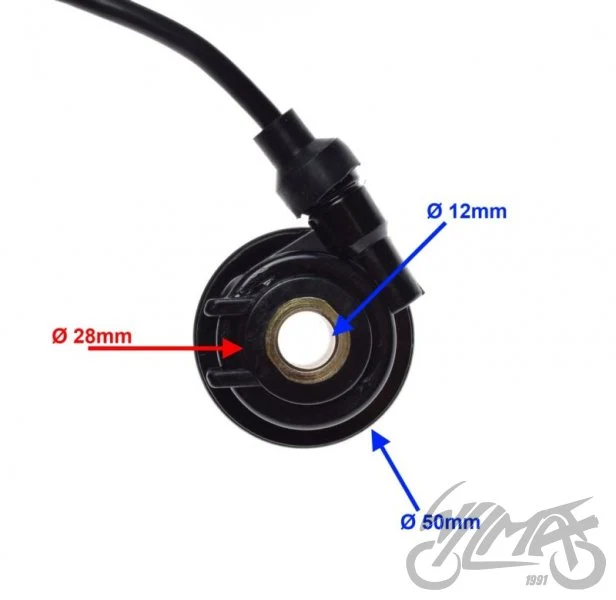

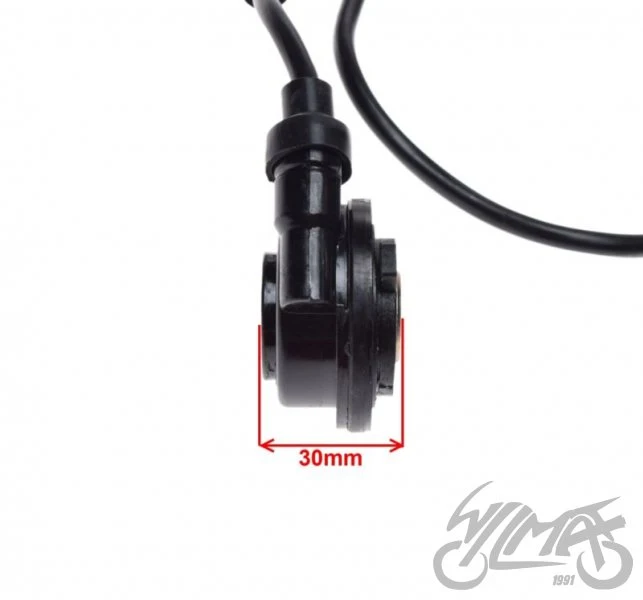

Szczegóły z fotografii i rysunków Średnica otworu na oś: 12 mm Średnica centralnego kołnierza obudowy: 28 mm Średnica okrągłej części napędu: 50 mm Szerokość w osi otworu według rysunku: 30 mm Wymiary odnoszą się do punktów wskazanych na rysunkach danego wariantu. Odcinki korpusu i wystających elementów podano oddzielnie; nie należy ich sumować bez sprawdzenia punktów odniesienia.
