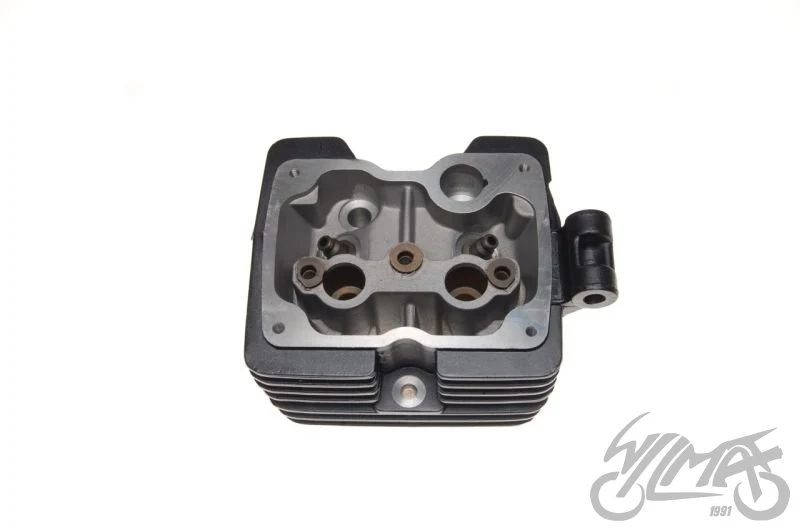

Głowica do Shineray XY150-10D, komora 62 mm — ZQG0041

Głowica cylindra do Shineray XY150-10D, o wysokości 81,8 mm. Ma komorę spalania 62 mm oraz gwint świecy M12 × 1,25. Dobór do konkretnego wykonania silnika ułatwia porównanie tych wymiarów i układu mocowań z dotychczasową głowicą.

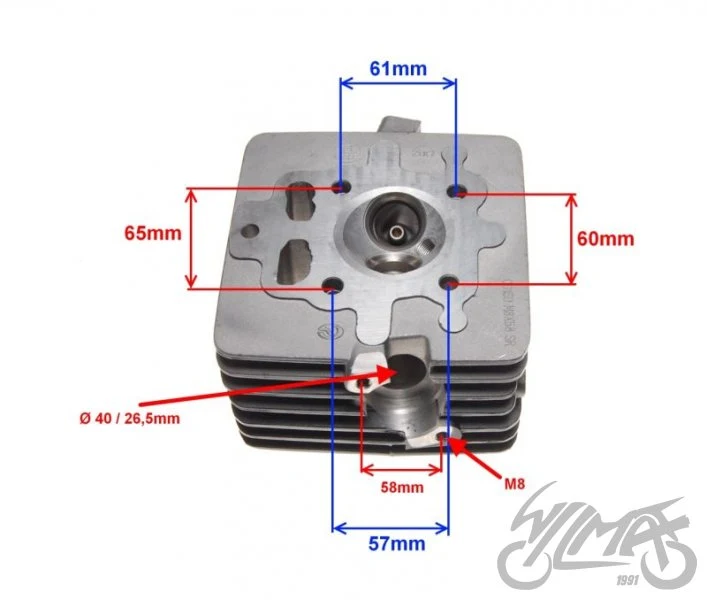

Szczegóły widoczne na zdjęciach Rozstaw otworów od strony cylindra — góra rysunku: 61 mm Rozstaw otworów od strony cylindra — dół rysunku: 57 mm Rozstaw otworów od strony cylindra — lewa strona rysunku: 65 mm Rozstaw otworów od strony cylindra — prawa strona rysunku: 60 mm Przyłącze z mocowaniem M8 — zapis średnic: Ø40 / 26,5 mm Przyłącze z mocowaniem M8 — rozstaw: 58 mm Gwint przyłącza z rozstawem 58 mm: M8 Drugie przyłącze — średnica kanału: 27 mm Drugie przyłącze — rozstaw: 62 mm Gwint przyłącza z rozstawem 62 mm: M6 Podpisane wymiary własnego rysunku; zachowano wskazane miejsca pomiaru.
