Głowica do silnika Jialing 250 4T z zaworami i wałkiem — AY35264

Głowica do silnika Jialing 250 4T w wykonaniu opisanym jako 2-tłoki. Komplet obejmuje zawory i wałek rozrządu o długości 160,5 mm. Wysokość głowicy wynosi 73 mm, rozstaw otworów po przekątnej 74 mm, a komora spalania ma średnicę 53 mm.

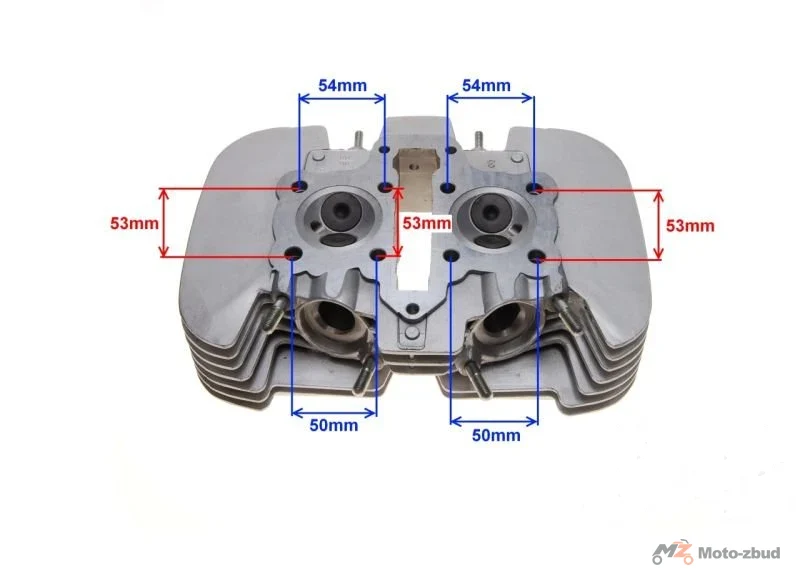

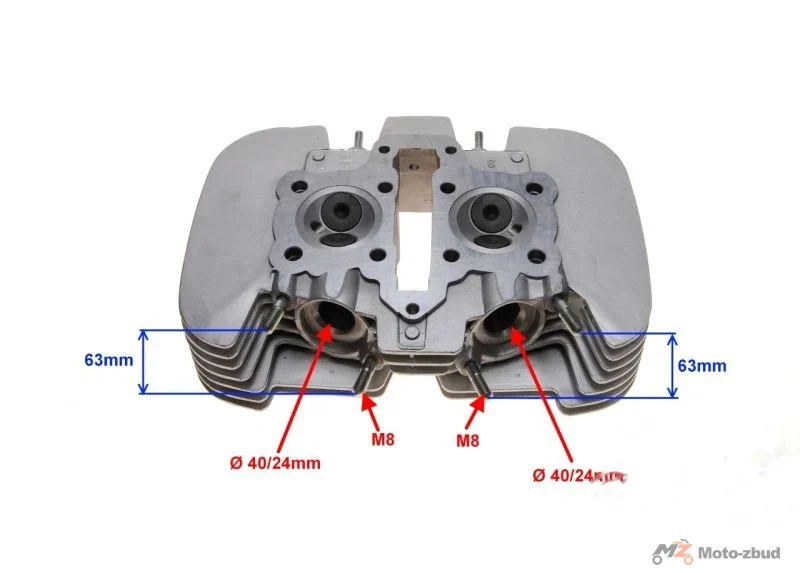

Szczegóły widoczne na zdjęciach Rozstaw otworów każdego cylindra u góry rysunku: 54 mm Rozstaw otworów każdego cylindra u dołu rysunku: 50 mm Boczne rozstawy otworów cylindrów: 53 mm Przyłącza z mocowaniem M8 — zapis średnic: Ø40 / 24 mm Przyłącza z mocowaniem M8 — rozstaw: 63 mm Gwint przyłączy z rozstawem 63 mm: M8 Przyłącza z mocowaniem M6 — średnica kanału: 23 mm Przyłącza z mocowaniem M6 — rozstaw: 49 mm Gwint przyłączy z rozstawem 49 mm: M6 Podpisane wymiary własnego rysunku; zachowano wskazane miejsca pomiaru.
