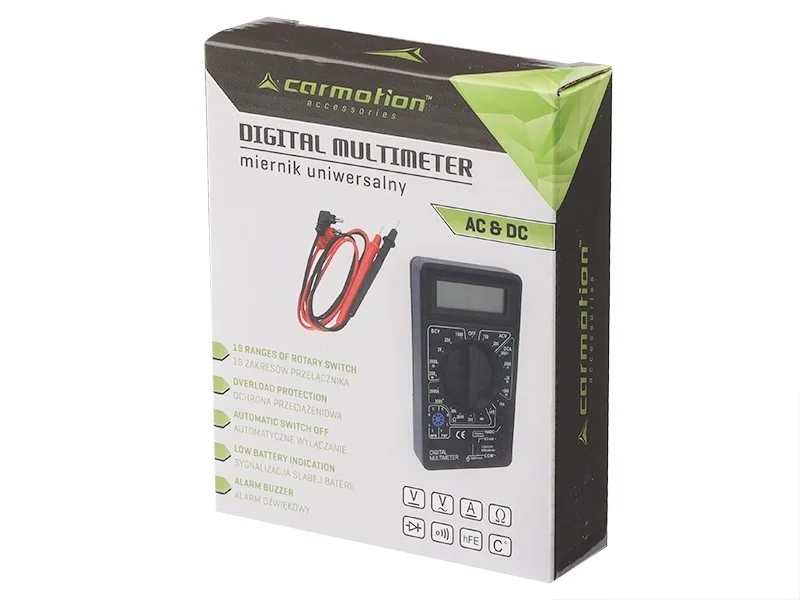

Miernik cyfrowy z lcd

Miernik cyfrowy z lcd.

Miernik napięcia nadaje się do domowego użytku oraz dla specjalistów z branży elektrycznej.

Miernik ma zastosowanie w pomiarach napięcia stałego, zmiennego, natężenia przepływu prądu stałego oraz rezystancji.

Czytelny wyświetlacz ułatwia odczytanie wyników pomiaru.

Specyfikacja: 19 zakresów przełącznika gniazdo COM: gniazdo pomiarowe, czarny przewód "-" gniazdo wejściowe: VΩmA, czerwony przewód "+", pomiar V, A (oprócz zakresu 10A), R. gniazdo 10A: gniazdo pomiarowe dla zakresu 10A, czerwony przewód "+" gniazdo pomiaru tranzystora ochrona przeciążeniowa automatyczne wyłączanie sygnalizacja słabej baterii alarm dźwiękowy Sposób użycia: Pomiar prądu A DC: Ustawić przełącznik zakresów na odpowiedni zakres DCA.

Czerwony przewód pomiarowy załączyć do gniazda VΩmA (do 200mA, dla prądu ponad 200mA do 10A właściwe jest gniazdo 10A) a czarny do gniazda COM.

Wpiąć przewody pomiarowe szeregowo w mierzony obwód.

Odczytać wartość na wyświetlaczu (pokazana polaryzacja czerwonego przewodu pomiarowego).

Pomiar napięcia V DC i V AC: Ustawić przełącznik zakresów na odpowiedni zakres DCV i ACV (jeżeli nie znamy wielkości napięcia mierzonego - wybrać największy zakres).

Czerwony przewód pomiarowy załączyć do gniazda VΩmA a czarny do gniazda COM.

Wpiąć przewody pomiarowe równoległe w mierzony obwód.

Odczytać wartość na wyświetlaczu (pokazana polaryzacja czerwonego przewodu pomiarowego).

Test tranzystora: Ustawić przełącznik zakresów miernika na pozycję hFE.

Włożyć końcówki tranzystora odpowiednio (ECBE) (PNP/NPN) do gniazda pomiarowego.

Odczytać przybliżoną wartość hFE (Ib=10µA / Vce=2,8V).

Przed pomiarem odłączyć przewody pomiarowe od mierzonych obwodów.

Test diody: Przyłączyć czarny przewód pomiarowy do gniazda COM, a czerwony do VΩmA.

Ustawić przełącznik zakresów na pozycję i przyłaczyć czerwony przewód pomiarowy do anody a czarny przewód do katody mierzonej diody.

Miernik wskaże przybliżone napięcie przewodzenia diody.

Przy odwróconych przewodach wyświetlone zostanie "1".

Pomiar rezystancji: Przyłączyć czarny przewód pomiarowy do gniazda COM a czerwony do VΩmA.

Ustawić przełącznik zakresów miernika na pozycję Ω i przyłączyć przewody pomiarowe do mierzonego rezystora.

Odczytać wartość na wyświetlaczu.

Jednostka sprzedaży: sztuka.
