Napęd licznika do Piaggio Fly 125, Typhoon 50 i Aprilii SR 50

Napęd licznika do Piaggio Fly 125, Typhoon 50 i Aprilii SR 50

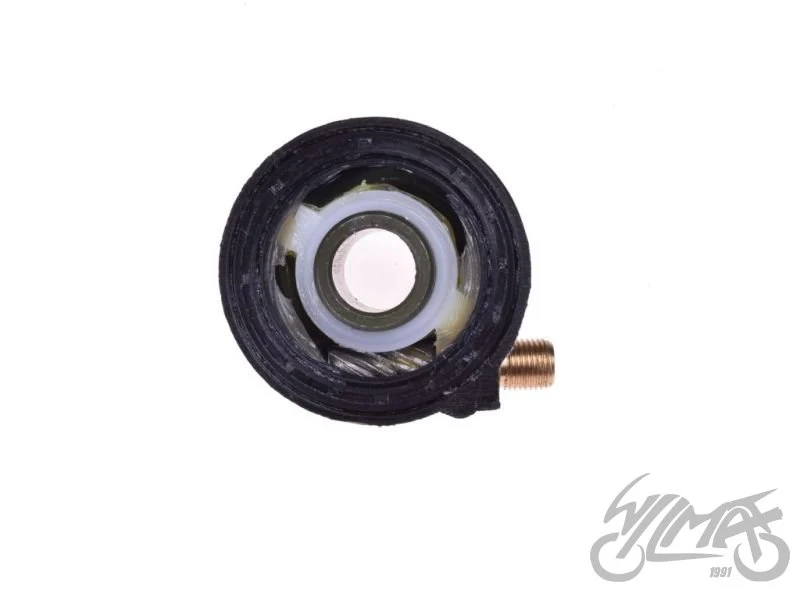

Napęd licznika wskazany do Piaggio Fly 125 oraz wymienionych w opisie Piaggio Typhoon 50 i Aprilii SR 50. Dostawca podaje referencję 56434R; oferta jest sprzedawana jako komplet.

Zastosowanie wskazane przez dostawcę Piaggio Fly 125 Piaggio Typhoon 50 Aprilia SR 50

Parametry tego wariantu Jednostka sprzedaży: komplet Symbol wariantu: PFLY7030 Rodzaj części: napęd licznika Referencja dostawcy: 56434R

Dobór Porównaj oznaczenie i konstrukcję napędu z częścią w pojeździe. Sprawdź mocowanie, osadzenie osi i linki oraz wymiary podane dla tego wariantu. Sama podobna obudowa nie potwierdza zamienności. Tytuł i opis podają modele oraz pojemności, lecz bez roczników; porównaj wykonanie napędu w swoim egzemplarzu.

Montaż Zamontuj zgodnie z dokumentacją pojazdu. Sprawdź prawidłowe zazębienie i prowadzenie linki; po złożeniu skontroluj swobodę pracy napędu i poprawność wskazań licznika.

Zakres oferty 1 komplet napędu licznika PFLY7030.

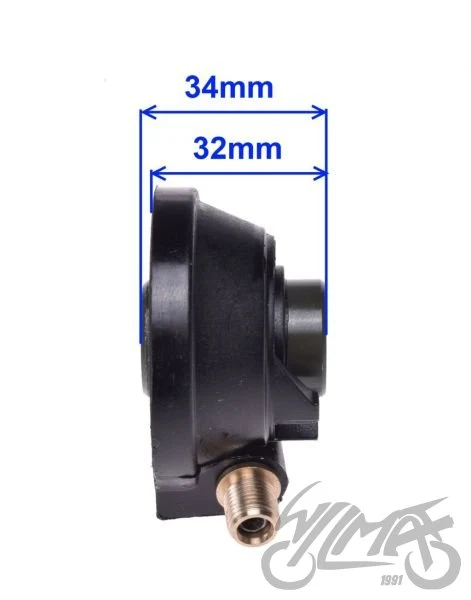

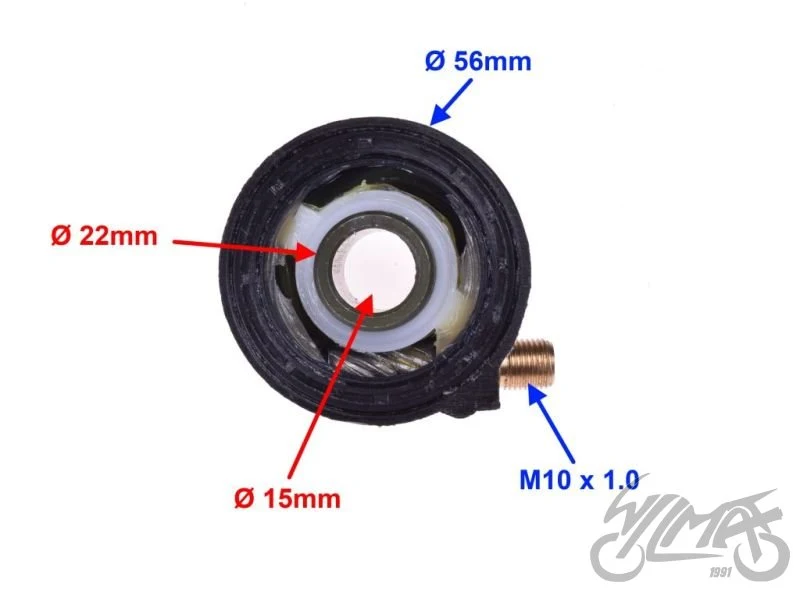

Szczegóły z fotografii i rysunków Średnica otworu na oś: 15 mm Średnica zewnętrzna środkowej tulei: 22 mm Średnica okrągłej części napędu: 56 mm Gwint przyłącza linki: M10×1,0 Szerokość w osi otworu według rysunku: 34 mm Odcinek zaznaczony na rysunku bocznym: 32 mm Wymiary odnoszą się do punktów wskazanych na rysunkach danego wariantu. Odcinki korpusu i wystających elementów podano oddzielnie; nie należy ich sumować bez sprawdzenia punktów odniesienia.
