Piasta tylnego koła ATV — M10, wysokość 35,5 mm

Piasta tylnego koła ATV — M10, wysokość 35,5 mm

Piasta tylnego koła z gwintem M10 i wysokością 35,5 mm, wskazana przez dostawcę do obręczy ZQ6201. Opis pozwala dobierać wariant po parametrach i referencji obręczy, bez przypisywania go do wszystkich pojazdów ATV150.

Parametry wariantu Jednostka sprzedaży: sztuka Symbol wariantu: ZQ62112 Gwint wg dostawcy: M10 — skok niepodany Wysokość piasty: 35,5 mm Obręcz wskazana przez dostawcę: ZQ6201 Oznaczenie z tytułu: ATV150

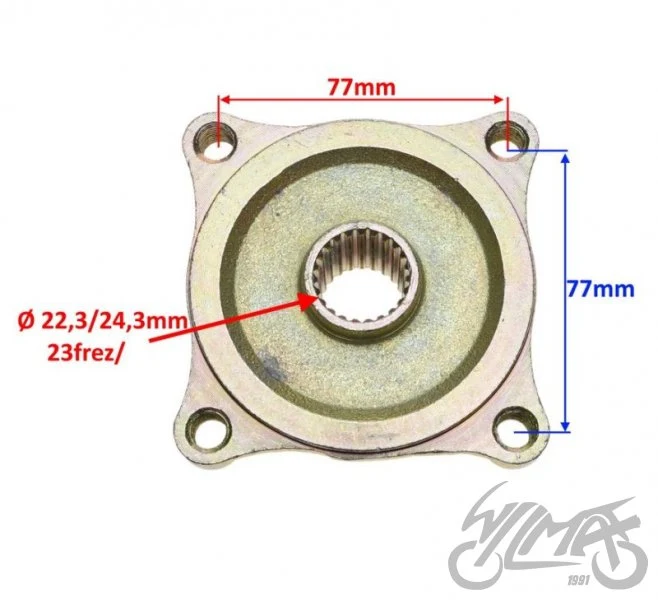

Dobór Porównaj długość osi, średnice osadzeń, gwinty i każdy odcinek wielowypustu oddzielnie. Przy piaście sprawdź rozstaw mocowań, centrowanie i współpracującą obręcz. Ogólne oznaczenie ATV nie potwierdza zgodności ze wszystkimi quadami. Zgodność z obręczą ZQ6201 nie zastępuje sprawdzenia połączenia piasty z osią. Rysunek wskazuje 23 frezy, oznaczenie średnic Ø22,3 / Ø24,3 mm oraz rozstaw osi sąsiednich otworów 77 × 77 mm; porównaj te dane z własnym układem.

Montaż Montaż wykonuj zgodnie z dokumentacją pojazdu, z kontrolą łożysk, uszczelnień i elementów zabezpieczających. Zachowaj wymagane momenty dokręcania i sprawdź swobodę obrotu, luz oraz ustawienie koła i napędu.

Zakres oferty 1 piasta tylnego koła.

Wymiary i mocowania na rysunkach dostawcy Rozstaw osi otworów mocujących według rysunku: 77 × 77 mm Oznaczenie średnic wielowypustu wewnętrznego na rysunku: Ø22,3 / Ø24,3 mm Liczba frezów wielowypustu wewnętrznego według rysunku: 23 Wartości odnoszą się do punktów wskazanych na rysunkach tego wariantu. Porównaj poszczególne mocowania i ich wymiary z własnym pojazdem.
