Wał korbowy do Suzuki GN125 — sworzeń 14 mm

Wał korbowy do Suzuki GN125 — sworzeń 14 mm

Właściwy wariant Wał korbowy do Suzuki GN125. W opisie części podano sworzeń 14 mm. Cena dotyczy jednego wału.

Dobór Porównaj wykonanie wału, mocowania i wymiar sworznia z dokumentacją właściwej wersji silnika Suzuki GN125.

Parametry Jednostka sprzedaży: sztuka Wymiar sworznia podany w opisie: 14 mm

Przed montażem Montaż wykonaj zgodnie z dokumentacją konkretnego silnika. Sprawdź powierzchnie współpracujące, sposób osadzenia oraz wymagane luzy i smarowanie.

Zakres oferty 1 wał korbowy.

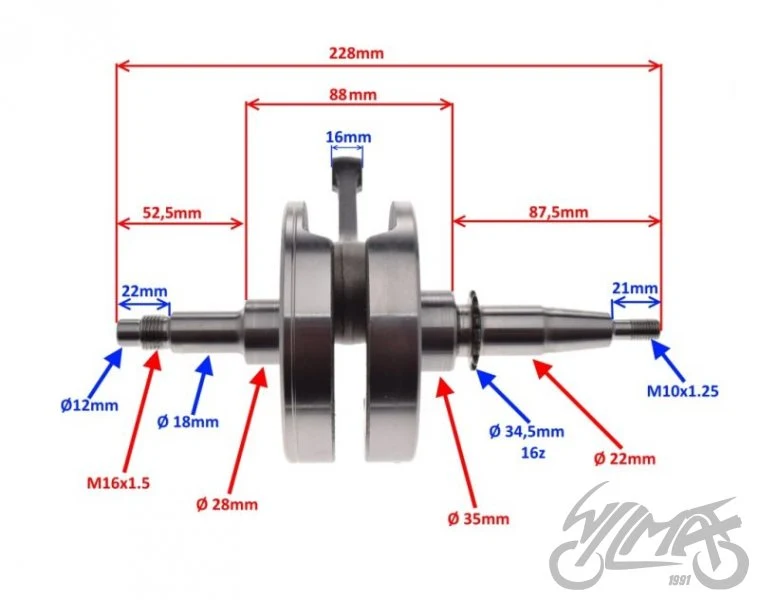

Wymiary ze zdjęcia technicznego Długość całkowita wału: 228 mm Szerokość główki korbowodu: 16 mm Długość końcówki do stopnia Ø18 po stronie bez zębatki: 22 mm Odległość od końca wału do stopnia Ø28 po stronie bez zębatki: 52,5 mm Odległość między zewnętrznymi stopniami czopów Ø28 i Ø35: 88 mm Długość czopa od stopnia Ø35 do końca po stronie zębatki: 87,5 mm Długość końcówki za stożkiem po stronie zębatki: 21 mm Średnica skrajnej końcówki po stronie bez zębatki: 12 mm Gwint czopa po stronie bez zębatki: M16×1,5 Średnica odcinka cylindrycznego po stronie bez zębatki: 18 mm Średnica czopa przy przeciwwadze po stronie bez zębatki: 28 mm Średnica czopa przy przeciwwadze po stronie zębatki: 35 mm Średnica zębatki na wale: 34,5 mm Liczba zębów zębatki na wale: 16 Większa średnica stożka po stronie zębatki: 22 mm Gwint czopa po stronie zębatki: M10×1,25 Wymiary odczytano z rysunku dostawcy. Porównaj zaznaczone punkty pomiaru na zdjęciu w galerii; same wymiary nie potwierdzają dopasowania do pojazdu.
