Wkład napędu licznika — wałek 11 zębów, koło 22 zęby

Wkład napędu licznika — wałek 11 zębów, koło 22 zęby

Zastosowanie Wkład napędu licznika opisany parametrami wałka 11-zębowego i koła 22-zębowego. Wybór wymaga porównania pełnych wymiarów elementów przekładni.

Dobór Porównaj 11 zębów wałka, 22 zęby koła oraz wszystkie podane średnice i wypusty. Wkład musi odpowiadać konstrukcji i przełożeniu obecnego napędu.

Parametry Symbol katalogowy: STD70303 Jednostka sprzedaży: sztuka Wałek — liczba zębów: 11 Wałek — średnica: 11,5 mm Koło — liczba zębów: 22 Koło — średnica: 31 mm Koło — średnica wewnętrzna: 20 mm Koło — szerokość wypustów: 42 mm

Zakres oferty Wkład napędu licznika — 1 sztuka

Montaż Zamontuj część zgodnie z dokumentacją układu. Sprawdź prawidłowe zazębienie lub połączenie, swobodny obrót koła i działanie wskazań licznika.

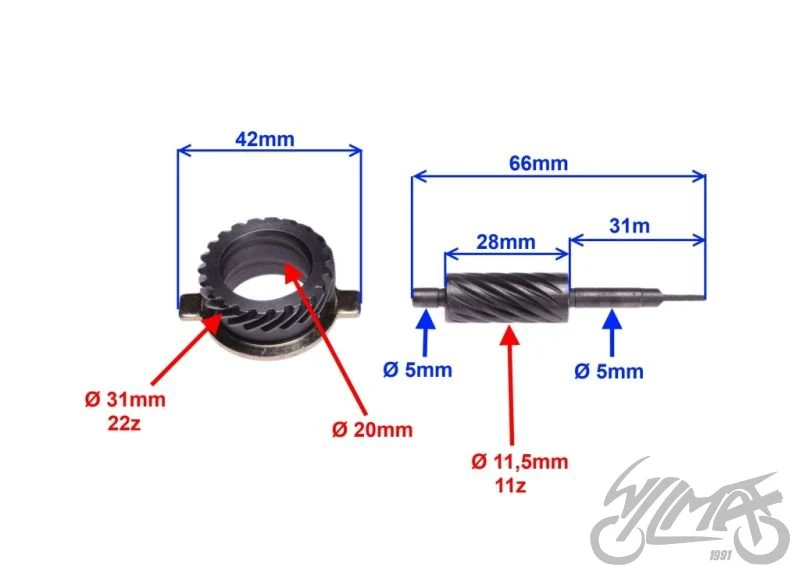

Szczegóły z fotografii i rysunków Wałek — długość całkowita według rysunku: 66 mm Wałek — długość części uzębionej według rysunku: 28 mm Wałek — średnica czopów po obu stronach uzębienia: 5 mm Wymiary odnoszą się do punktów wskazanych na rysunkach danego wariantu. Odcinki korpusu i wystających elementów podano oddzielnie; nie należy ich sumować bez sprawdzenia punktów odniesienia.
