Chłodnica cieczy do Suzuki SV1000 2003–2008

Chłodnica cieczy do Suzuki SV1000 z lat 2003–2008. Grubość całkowita 70 mm została podana wraz z mocowaniami i króćcami, dlatego nie należy jej traktować jako grubości samego rdzenia chłodnicy.

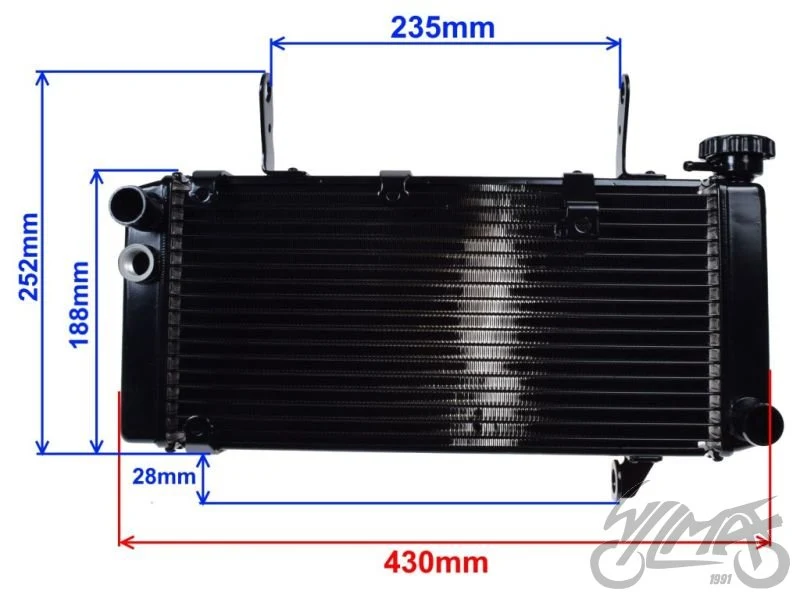

Oznaczenia i wymiary z własnych fotografii Rozstaw górnych uchwytów — wg rysunku: 235 mm Od góry uchwytów do dołu korpusu — wg rysunku: 252 mm Wysokość korpusu — wg rysunku: 188 mm Wysunięcie dolnego uchwytu poniżej korpusu — wg rysunku: 28 mm Szerokość — wg rysunku: 430 mm Zapisy dotyczą przedstawionego wariantu. Oznaczenia na obudowie nie rozszerzają dopasowań ani deklaracji homologacji; rysunek nie ustala zawartości zestawu.
