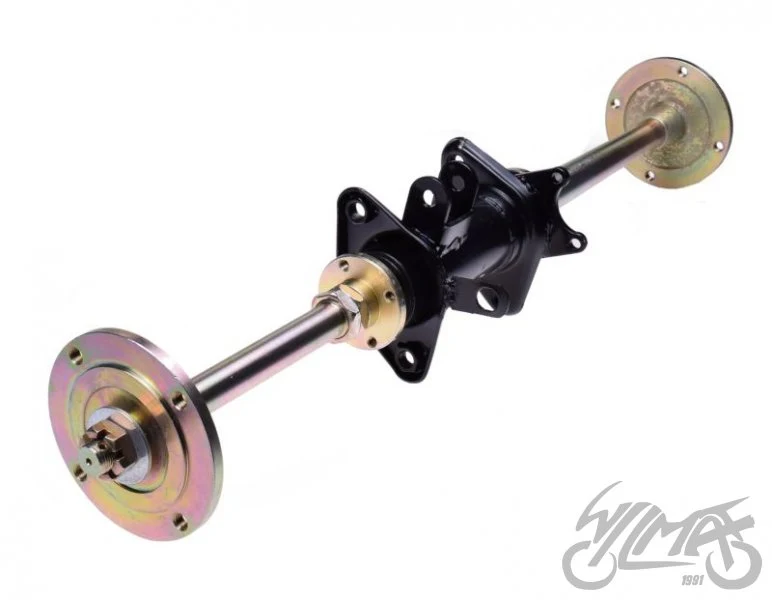

Komplet osi tylnej opisany do ATV200, dobierany po długości 81 cm, gwintach oraz wymiarach poszczególnych odcinków frezowania. Pomiary poniżej zachowują kolejność i podział dostawcy; samo oznaczenie ATV200 nie potwierdza zgodności z każdym quadem.

Parametry wariantu Jednostka sprzedaży: komplet Symbol wariantu: ZQ6218 Rodzaj części: oś tylna — oferta kompletna wg tytułu Długość osi wg źródła: 81 cm Oznaczenie z tytułu: ATV200

Pomiary według opisu dostawcy

Gwint początkowy w kolejności opisu Gwint: M20×1,5 — według rysunku dostawcy

Frezowanie — odcinek 1 Średnica: 24 mm Długość: 30 mm Liczba frezów: 23

Frezowanie — odcinek 2 Średnica: 33 mm Długość: 37 mm Liczba frezów: 32

Osadzenie łożysk Średnica: 30 mm Szerokość: 28 mm

Frezowanie — odcinek 3 Średnica: 29 mm Długość: 40 mm Liczba frezów: 28

Gwint M27 Gwint: M27×1,5 — według rysunku dostawcy Długość gwintu: 28 mm

Frezowanie — odcinek 4 Średnica: 24 mm Długość: 30 mm Liczba frezów: 23

Gwint końcowy w kolejności opisu Gwint: M20×1,5 — według rysunku dostawcy

Dobór Porównaj długość osi, średnice osadzeń, gwinty i każdy odcinek wielowypustu oddzielnie. Przy piaście sprawdź rozstaw mocowań, centrowanie i współpracującą obręcz. Ogólne oznaczenie ATV nie potwierdza zgodności ze wszystkimi quadami. Odcinki 1–4 służą rozdzieleniu pomiarów; źródło nie nazywa ich miejsca współpracy. Gwinty M20×1,5 i M27×1,5 wskazane na rysunku oraz zakres kompletacji wymagają porównania z konkretnym układem.

Montaż Montaż wykonuj zgodnie z dokumentacją pojazdu, z kontrolą łożysk, uszczelnień i elementów zabezpieczających. Zachowaj wymagane momenty dokręcania i sprawdź swobodę obrotu, luz oraz ustawienie koła i napędu.

Zakres oferty 1 komplet osi tylnej zgodnie z ofertą dostawcy.

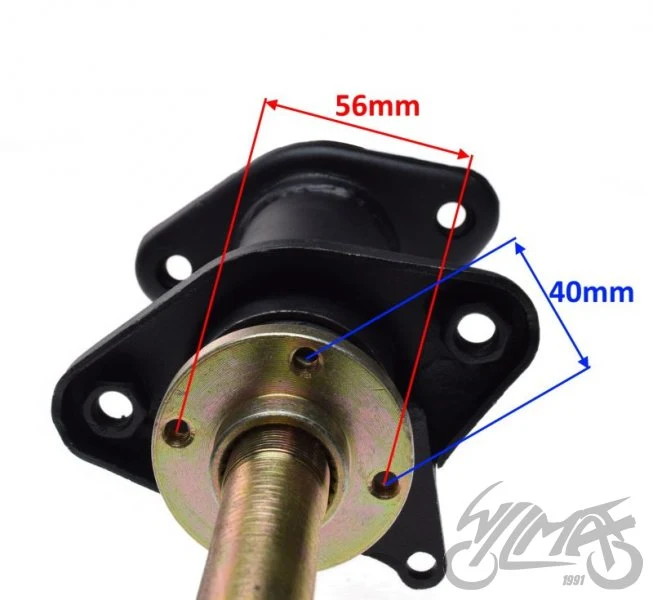

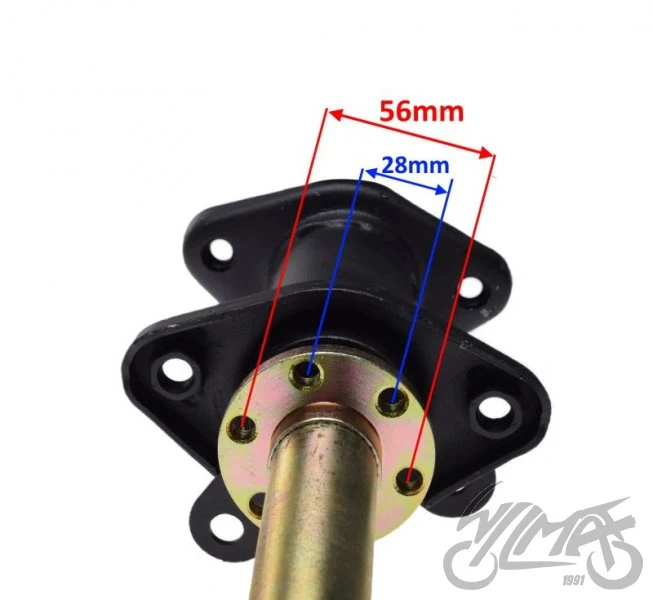

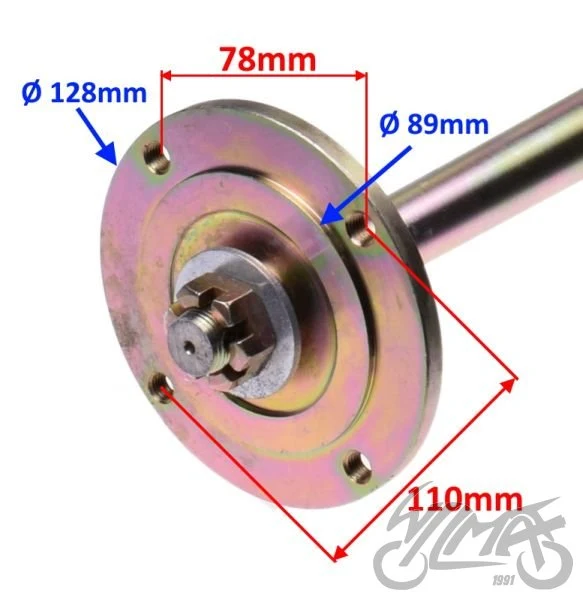

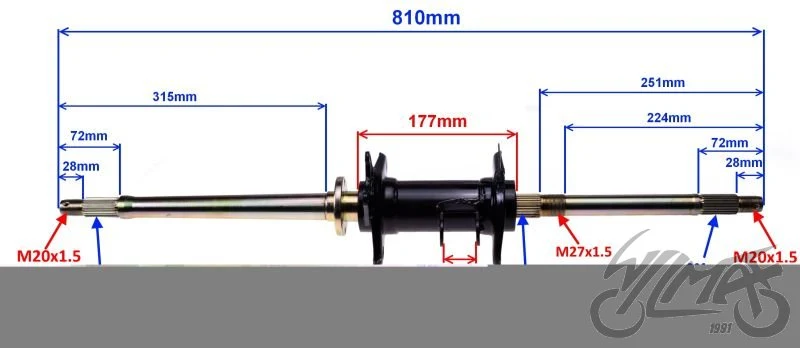

Wymiary i mocowania na rysunkach dostawcy Gwinty na końcach osi według rysunku: M20×1,5 Gwint przy zespole środkowym według rysunku: M27×1,5 Długość końcowych odcinków gwintowanych według rysunku: 28 mm każdy Długość końcowych odcinków osi z gwintem i wielowypustem: 72 mm każdy — według rysunku Zespół środkowy — wymiar osiowy wskazany na rysunku: 177 mm Średnica zewnętrzna piasty według rysunku: 128 mm Średnica stopnia centrującego piasty według rysunku: 89 mm Rozstaw otworów piasty — sąsiednia para wskazana na rysunku: 78 mm Rozstaw otworów piasty — przeciwległa para wskazana na rysunku: 110 mm Kołnierz przy widocznym gwincie — rozstaw otworów oznaczony na czerwono: 56 mm Kołnierz przy widocznym gwincie — rozstaw otworów oznaczony na niebiesko: 40 mm Kołnierz przy gładkim odcinku osi — rozstaw otworów oznaczony na czerwono: 56 mm Kołnierz przy gładkim odcinku osi — rozstaw otworów oznaczony na niebiesko: 28 mm Wartości odnoszą się do punktów wskazanych na rysunkach tego wariantu. Porównaj poszczególne mocowania i ich wymiary z własnym pojazdem.
