Króciec gaźnika do Keeway Hurricane — 2T

Króciec gaźnika do Keeway Hurricane — 2T

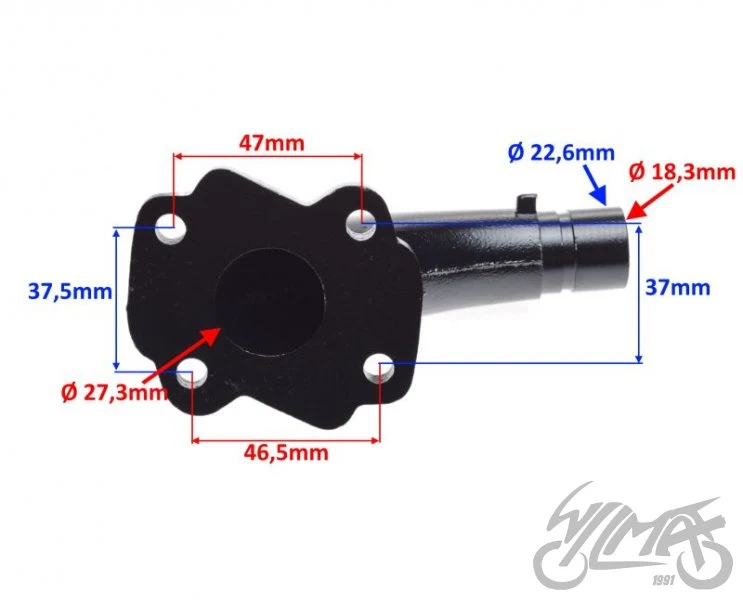

Cztery rozstawy zamiast jednego założenia Na zdjęciu technicznym górny rozstaw wynosi 47 mm, dolny 46,5 mm, lewy 37,5 mm, a prawy 37 mm. Nie zaokrąglamy ich do wspólnego prostokąta. Końcówka ma oznaczenia 18,3 mm wewnątrz i 22,6 mm na zewnątrz; otwór przy kołnierzu oznaczono jako 27,3 mm.

Wymiary ze zdjęcia technicznego Rozstaw otworów u góry rysunku: 47 mm Rozstaw otworów u dołu rysunku: 46,5 mm Rozstaw otworów po lewej stronie rysunku: 37,5 mm Rozstaw otworów po prawej stronie rysunku: 37 mm Średnica wewnętrzna przy kołnierzu: 27,3 mm Średnica wewnętrzna okrągłej końcówki: 18,3 mm Średnica zewnętrzna okrągłej końcówki: 22,6 mm Porównaj miejsca pomiaru z rysunkiem w galerii. Wymiary dotyczą przedstawionego wariantu.
