Napęd licznika do Junaka 904 — J9047030

Napęd licznika do Junaka 904 — J9047030

Napęd licznika wskazany do Junaka 904. Wariant J9047030 jest sprzedawany na sztuki i powinien zostać porównany z mocowaniem oraz połączeniem linki w konkretnym pojeździe.

Zastosowanie wskazane przez dostawcę Junak 904

Parametry tego wariantu Jednostka sprzedaży: sztuka Symbol wariantu: J9047030 Rodzaj części: napęd licznika Model wg tytułu: Junak 904

Dobór Porównaj oznaczenie i konstrukcję napędu z częścią w pojeździe. Sprawdź mocowanie, osadzenie osi i linki oraz wymiary podane dla tego wariantu. Sama podobna obudowa nie potwierdza zamienności.

Montaż Zamontuj zgodnie z dokumentacją pojazdu. Sprawdź prawidłowe zazębienie i prowadzenie linki; po złożeniu skontroluj swobodę pracy napędu i poprawność wskazań licznika.

Zakres oferty 1 napęd licznika.

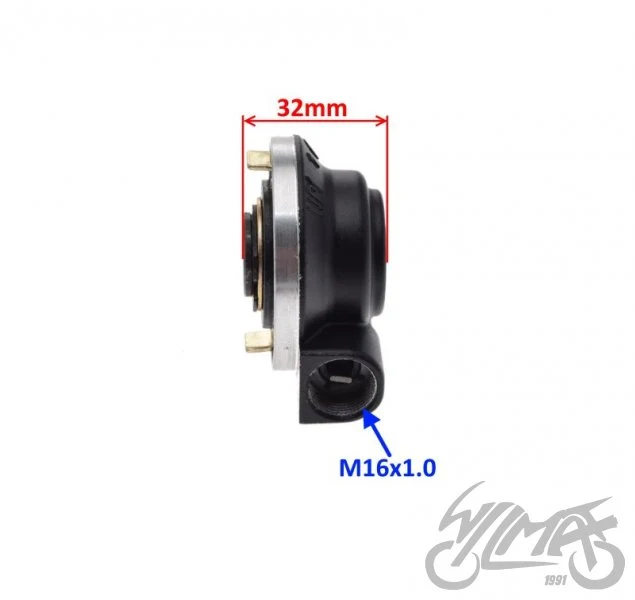

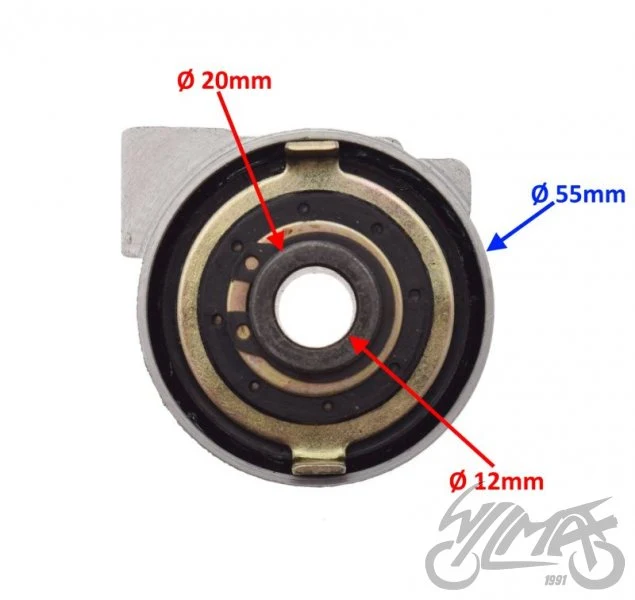

Szczegóły z fotografii i rysunków Średnica otworu na oś: 12 mm Średnica zewnętrzna środkowej tulei: 20 mm Średnica okrągłej części napędu: 55 mm Szerokość w osi otworu według rysunku: 32 mm Gwint przyłącza linki: M16×1,0 Wymiary dotyczą punktów wskazanych na zdjęciach tego wariantu. Wystające przyłącza i odgiętki nie są automatycznie wliczane w podany odcinek. Kształt złącza nie określa funkcji przewodów.
