Napęd licznika do Junaka 905 — J9057030

Napęd licznika do Junaka 905 — J9057030

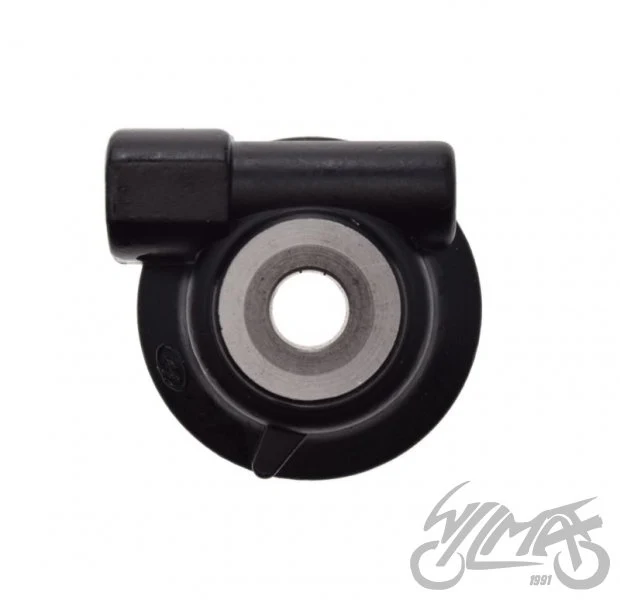

Napęd licznika do Junaka 905, zgodnie z nazwą oferty dostawcy. Symbol J9057030 identyfikuje ten konkretny wariant, sprzedawany jako jedna sztuka.

Zastosowanie wskazane przez dostawcę Junak 905

Parametry tego wariantu Jednostka sprzedaży: sztuka Symbol wariantu: J9057030 Rodzaj części: napęd licznika Model wg tytułu: Junak 905

Dobór Porównaj oznaczenie i konstrukcję napędu z częścią w pojeździe. Sprawdź mocowanie, osadzenie osi i linki oraz wymiary podane dla tego wariantu. Sama podobna obudowa nie potwierdza zamienności.

Montaż Zamontuj zgodnie z dokumentacją pojazdu. Sprawdź prawidłowe zazębienie i prowadzenie linki; po złożeniu skontroluj swobodę pracy napędu i poprawność wskazań licznika.

Zakres oferty 1 napęd licznika.

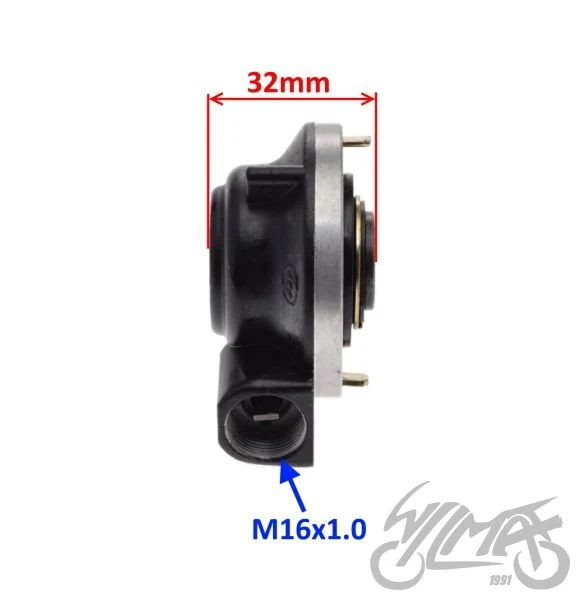

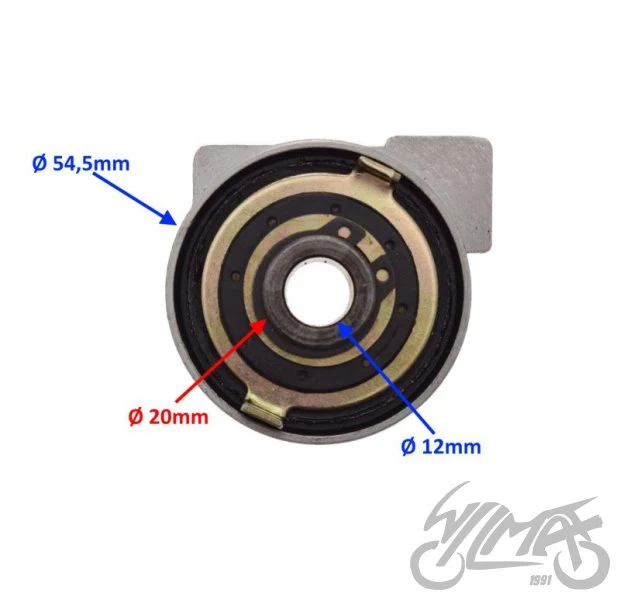

Szczegóły z fotografii i rysunków Średnica otworu osi: 12 mm Średnica tulei wokół otworu osi: 20 mm Średnica okrągłego korpusu: 54,5 mm Wymiar osiowy korpusu z osadzeniem według rysunku: 32 mm Gwint wewnętrzny przyłącza linki: M16×1,0 Wymiary odnoszą się do punktów wskazanych na rysunkach danego wariantu. Odcinki korpusu i wystających elementów podano oddzielnie; nie należy ich sumować bez sprawdzenia punktów odniesienia.
