Napęd licznika do Piaggio Typhoon — referencja K100755700

Napęd licznika do Piaggio Typhoon — referencja K100755700

Napęd licznika do Piaggio Typhoon z referencją dostawcy K100755700. Symbol AI2601 oznacza ofertę sprzedawaną jako komplet; karta nie precyzuje pojemności ani rocznika pojazdu.

Zastosowanie wskazane przez dostawcę Piaggio Typhoon

Parametry tego wariantu Jednostka sprzedaży: komplet Symbol wariantu: AI2601 Rodzaj części: napęd licznika Referencja dostawcy: K100755700

Dobór Porównaj oznaczenie i konstrukcję napędu z częścią w pojeździe. Sprawdź mocowanie, osadzenie osi i linki oraz wymiary podane dla tego wariantu. Sama podobna obudowa nie potwierdza zamienności. Potwierdź zgodność z konkretną wersją i pojemnością swojego Typhoona; tych danych nie wyszczególniono w karcie.

Montaż Zamontuj zgodnie z dokumentacją pojazdu. Sprawdź prawidłowe zazębienie i prowadzenie linki; po złożeniu skontroluj swobodę pracy napędu i poprawność wskazań licznika.

Zakres oferty 1 komplet napędu licznika AI2601.

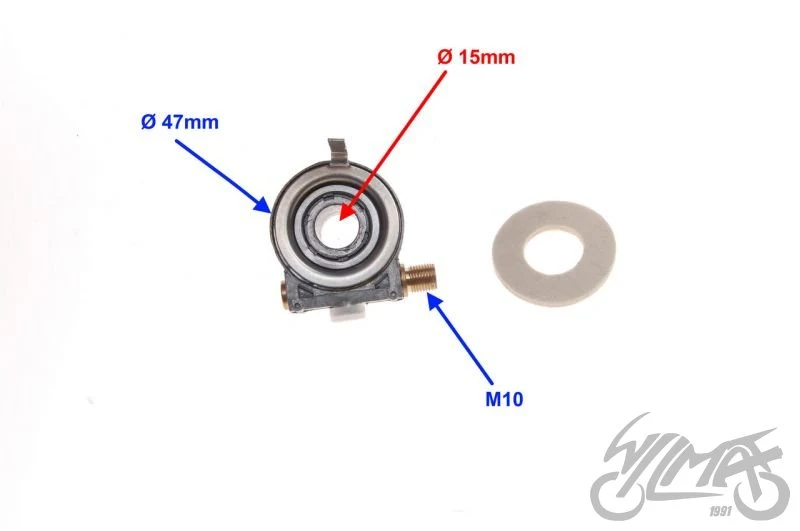

Szczegóły z fotografii i rysunków Średnica otworu na oś: 15 mm Średnica okrągłej części napędu: 47 mm Gwint przyłącza linki: M10 Szerokość w osi otworu według rysunku: 23 mm Wysokość zagiętej blaszki ponad korpus według rysunku: 15 mm Wymiary odnoszą się do punktów wskazanych na rysunkach danego wariantu. Odcinki korpusu i wystających elementów podano oddzielnie; nie należy ich sumować bez sprawdzenia punktów odniesienia.
