Napęd licznika do Suzuki GN 125 — SGN7030
Napęd licznika wskazany do Suzuki GN 125. Oferta obejmuje jedną sztukę wariantu SGN7030; dobór wymaga porównania osadzenia i przyłącza z napędem zamontowanym w konkretnym egzemplarzu.
Zastosowanie wskazane przez dostawcę Suzuki GN 125
Parametry tego wariantu Jednostka sprzedaży: sztuka Symbol wariantu: SGN7030 Rodzaj części: napęd licznika Model wg tytułu: Suzuki GN 125
Dobór Porównaj oznaczenie i konstrukcję napędu z częścią w pojeździe. Sprawdź mocowanie, osadzenie osi i linki oraz wymiary podane dla tego wariantu. Sama podobna obudowa nie potwierdza zamienności.
Montaż Zamontuj zgodnie z dokumentacją pojazdu. Sprawdź prawidłowe zazębienie i prowadzenie linki; po złożeniu skontroluj swobodę pracy napędu i poprawność wskazań licznika.
Zakres oferty 1 napęd licznika.

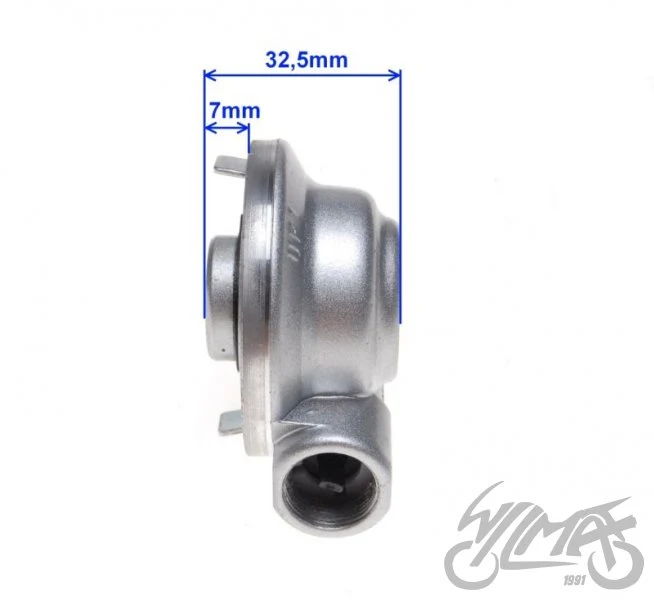

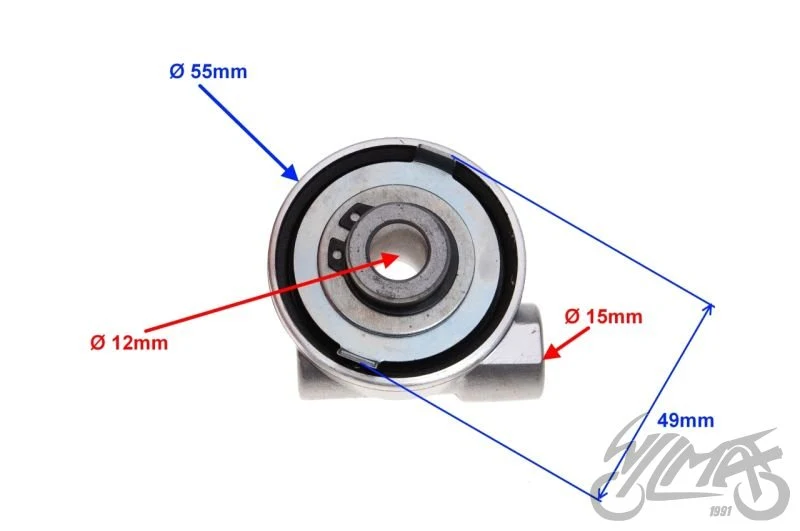

Szczegóły z fotografii i rysunków Średnica otworu osi: 12 mm Średnica okrągłego korpusu: 55 mm Średnica przyłącza wskazana na rysunku: 15 mm Wymiar osiowy korpusu z tuleją według rysunku: 32,5 mm Wysunięcie tulei względem kołnierza według rysunku: 7 mm Wymiary odnoszą się do punktów wskazanych na rysunkach danego wariantu. Odcinki korpusu i wystających elementów podano oddzielnie; nie należy ich sumować bez sprawdzenia punktów odniesienia.
