Oś tylna do ATV — 650 mm — z piastami, bez zębatki i tarczy

Oś tylna do ATV — 650 mm — z piastami, bez zębatki i tarczy

Oś dobrana do układu jezdnego Porównaj całkowitą długość osi, średnice, frezy, gwinty oraz mocowania piast i hamulca. Sama pojemność ATV nie potwierdza zgodności części.

Parametry i oznaczenia

• Rozstaw otworow mocowania koła: 110 mm
• Otwor centrujacy: 89,5 mm
• Długość całkowita według rysunku: 650 mm
• Gwinty na końcach: M16
• Frezy: 23
• Długości odcinków frezowanych: 45 / 44 / 42 / 45 mm
• Rozstaw mocowania koła według opisu: 110 mm
• Otwór centrujący według opisu: 89,5 mm

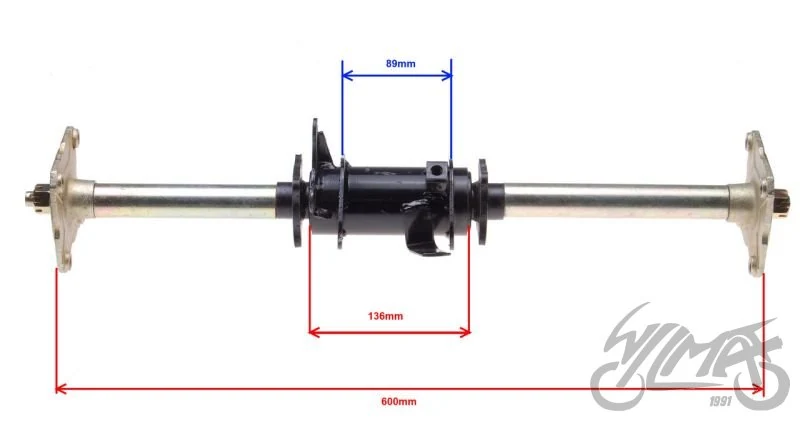

Informacje o wariancie Oś tylna w wykonaniu pokazanym na zdjęciach. Rysunek wymiarowy w galerii przedstawia położenie frezów, gwintów i powierzchni osadzenia. Porównaj cały układ wymiarów z wymienianym elementem; oferta nie określa konkretnego modelu ani rocznika ATV.

Zakres oferty

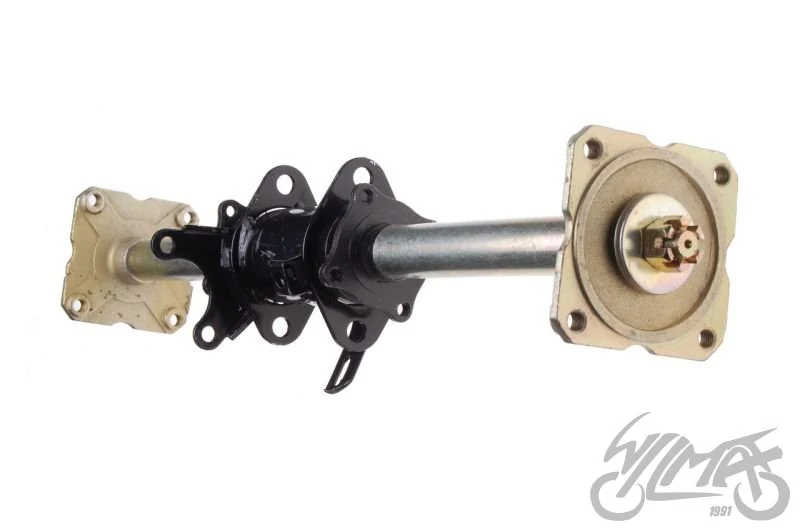

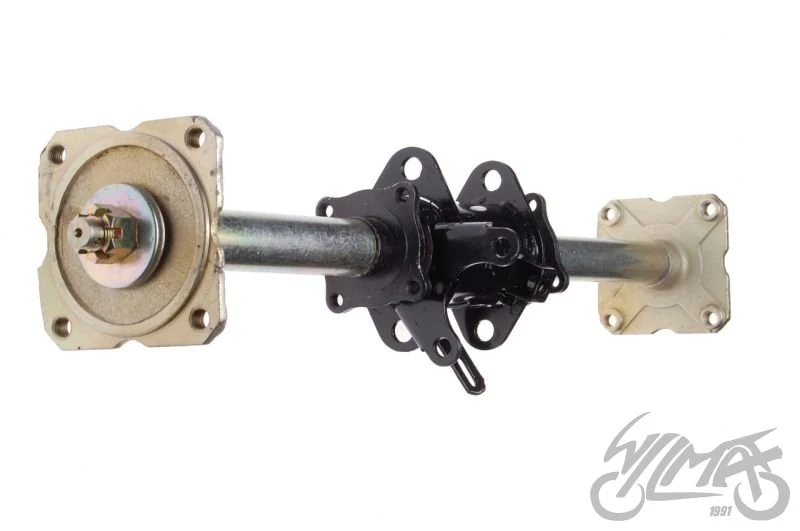

• Oś z piastami i zespołem środkowym pokazanymi w galerii.

Dobór i montaż Montaż i dokręcanie wykonaj według dokumentacji pojazdu. Sprawdź stan łożysk, uszczelnień i osadzenie wszystkich elementów osi.
