Oś dobrana do układu jezdnego Porównaj całkowitą długość osi, średnice, frezy, gwinty oraz mocowania piast i hamulca. Sama pojemność ATV nie potwierdza zgodności części.

Parametry i oznaczenia

• Rozstaw otworow mocowania koła: 110 mm
• Otwor centrujacy: 89,5 mm
• Długość całkowita według rysunku: 653 mm
• Gwinty na końcach: M16 × 1,5
• Frezy: 23; średnica 23,5 mm
• Długości odcinków frezowanych: 44 / 43 / 45 / 44 mm

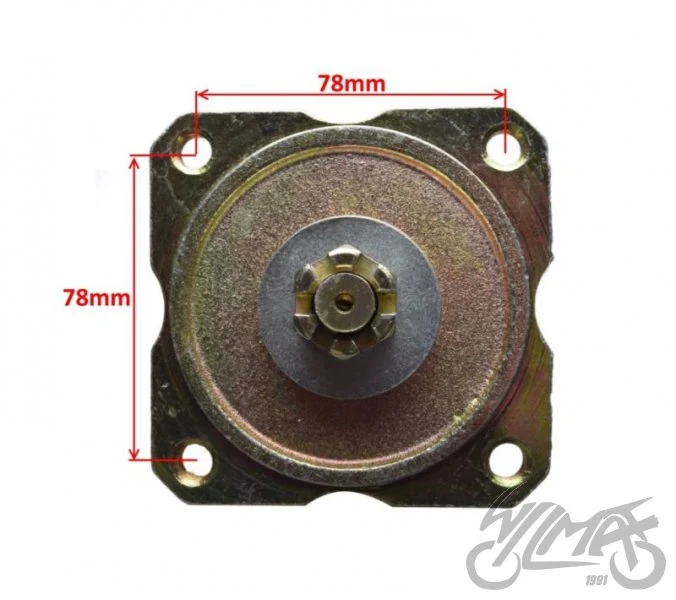

• Rozstaw mocowania piasty: 78 mm bok / 110 mm po przekątnej
• Otwór centrujący według opisu: 89,5 mm

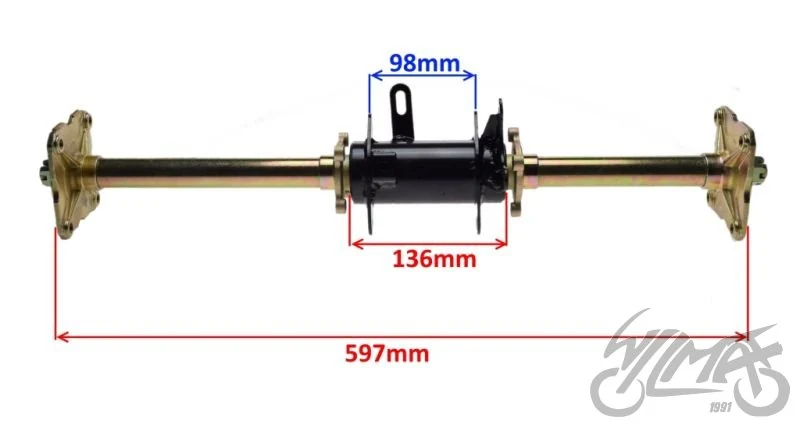

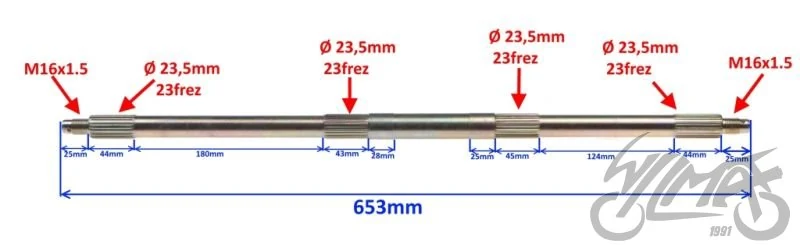

Informacje o wariancie Oś tylna w wykonaniu pokazanym na zdjęciach. Rysunek wymiarowy w galerii przedstawia położenie frezów, gwintów i powierzchni osadzenia. Porównaj cały układ wymiarów z wymienianym elementem; oferta nie określa konkretnego modelu ani rocznika ATV.

Zakres oferty

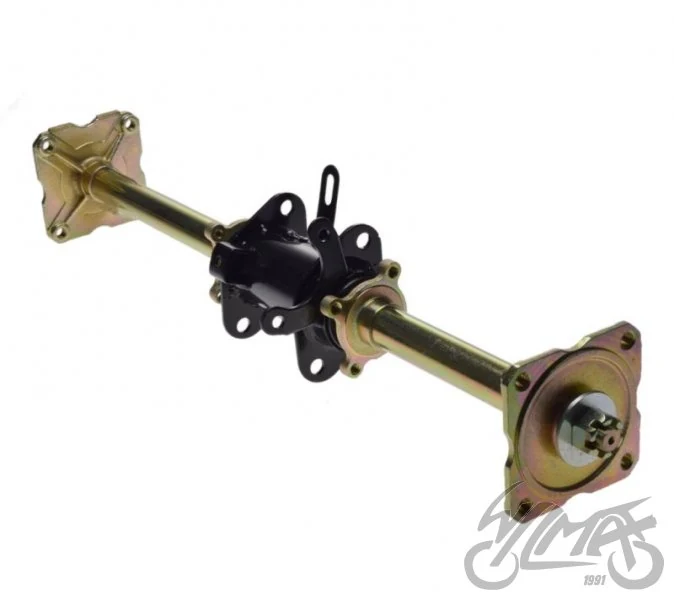

• Oś z piastami i zespołem środkowym pokazanymi w galerii.

Dobór i montaż Montaż i dokręcanie wykonaj według dokumentacji pojazdu. Sprawdź stan łożysk, uszczelnień i osadzenie wszystkich elementów osi.
