Oś tylna do ATV — 822 mm — komplet z piastami

Oś tylna do ATV — 822 mm — komplet z piastami

Oś dobrana do układu jezdnego Porównaj całkowitą długość osi, średnice, frezy, gwinty oraz mocowania piast i hamulca. Sama pojemność ATV nie potwierdza zgodności części.

Parametry i oznaczenia

• Długość całkowita według rysunku: 822 mm
• Gwinty na końcach: M16 × 1,5
• Gwint wewnętrzny w układzie osi: M27 × 1,5
• Frezy piast kół: 23; średnica 24 mm
• Frezy wewnętrzne: 28; średnica 29 mm
• Rozstaw śrub piasty koła według opisu: 78 / 110 mm
• Długość zespołu środkowego według rysunku: 181 mm

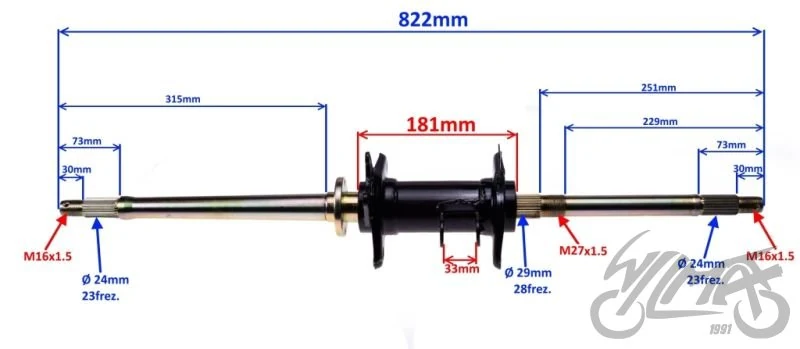

Informacje o wariancie Oś tylna w wykonaniu pokazanym na zdjęciach. Rysunek wymiarowy w galerii przedstawia położenie frezów, gwintów i powierzchni osadzenia. Porównaj cały układ wymiarów z wymienianym elementem; oferta nie określa konkretnego modelu ani rocznika ATV.

Zakres oferty

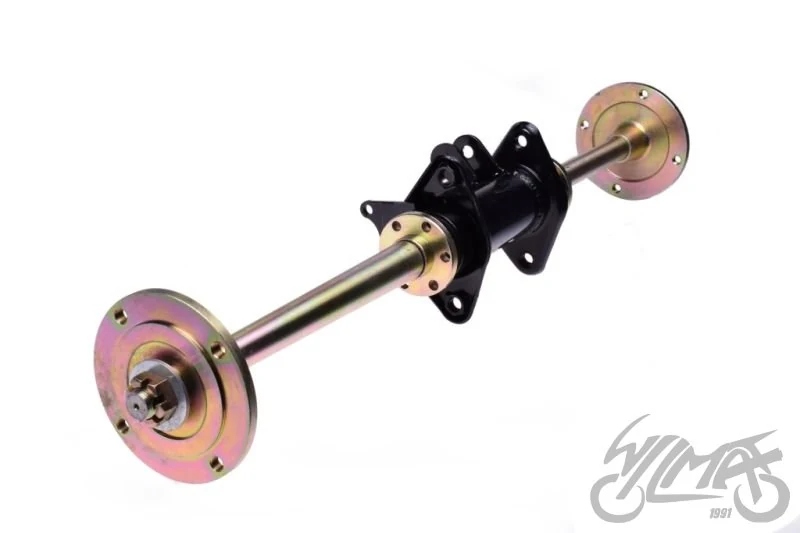

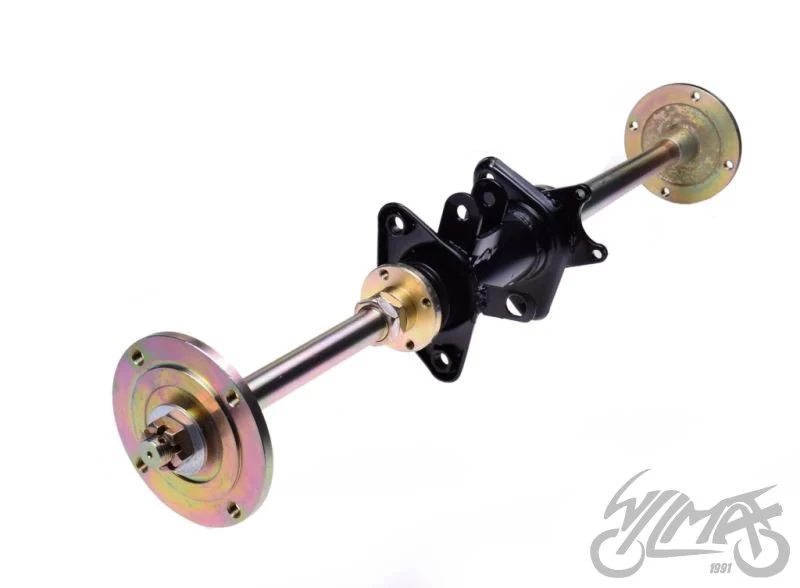

• Oś z piastami i zespołem środkowym pokazanymi w galerii.

Dobór i montaż Montaż i dokręcanie wykonaj według dokumentacji pojazdu. Sprawdź stan łożysk, uszczelnień i osadzenie wszystkich elementów osi.
